Wiata stalowa modułowa o module 6,00 x 6,00 m lub 12,00 x 6,00 m

• Typ: BR-081
• Powierzchnia użytkowa (netto) jednego modułu: 36,00 m²
• Powierzchnia zabudowy jednego modułu: 36,00 m²
• Kubatura jednego modułu: 180,00 m³
• Długość x Szerokość: 6,00 x 6,00 lub 6,00 x 12,00 m
• Typ dachu: Jednospadowy lub dwuspadowy
• Kąt nachylenia dachu: 17°
• Wysokość: 5,75 m

Projekt wiaty stalowej BR-081 zawiera obliczenia statyczne i rysunki konstrukcyjne jednego elementu 6,00 x 6,00 (dach jednospadowy) i 6,00 x 12,00 (dach dwuspadowy) z zestawieniami materiałów. Elementy te można zestawiać w sposób podany na renderingach.

Wersja 1

Rozbudowa w kierunku poprzecznym poprzez symetryczną konstrukcję dwuspadową opartą na wspólnych słupach środkowych zwiększającą rozpiętość wiaty do 12,00 m.

Wersja 2cRozbudowa w kierunku podłużnym poprzez dostawienie kolejnych segmentów wiaty jednospadowej na zmodyfikowanych dla tego celu stopach fundamentowych. Ilość segmentów dowolna.

Wersja 3

Połączenie możliwości rozbudowy w kierunku podłużnym i poprzecznym zwiększając rozpiętość do 12,00 m, stwarzając dach dwuspadowy i możliwość dodania dowolnej ilości segmentów.

Technologia:

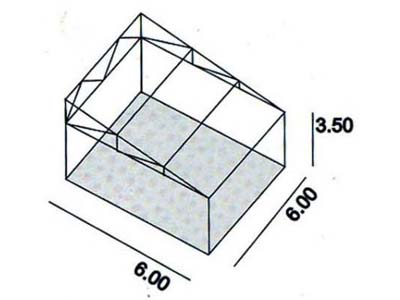

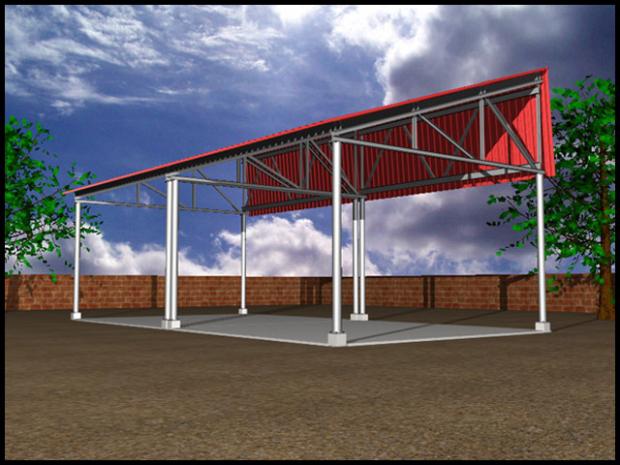

Dane techniczne dla jednego segmentu. Wysokość konstrukcji wewnątrz 3,50 m. Pokrycie z blachy trapezowej. Spoczywa na płatwiach stalowych z ceowników o rozstawie 2,00 m. Płatwie opierają się na konstrukcji kratowej które przenoszą obciążenie poprzez słupy z rur stalowych na stopy fundamentowe.

•

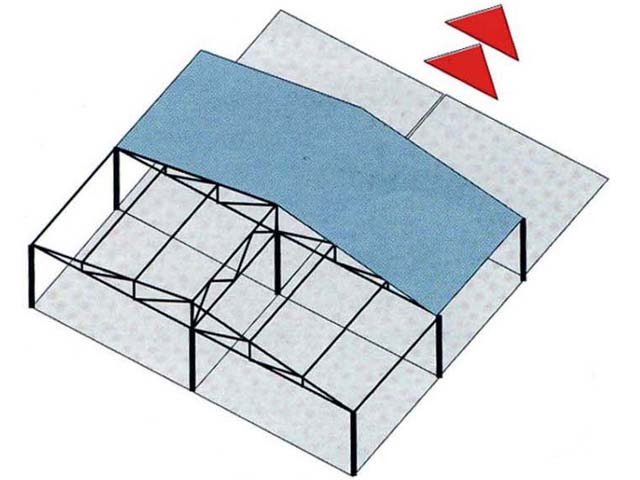

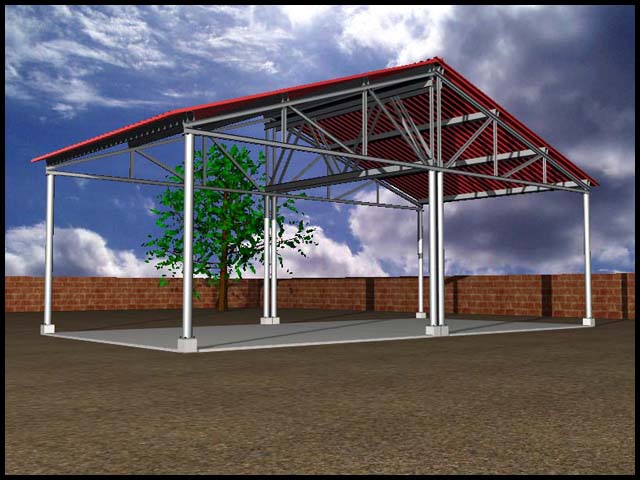

  WERSJA I WIATA 2 x 6,00 x 6,00 x 3,50 m

  kliknij aby powiększyć

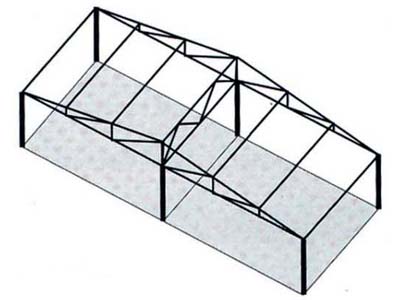

  WERSJA III WIATA 2 x 6,00 x 6,00 x 3,50 m WIELOKROTNOŚĆ

  kliknij aby powiększyć
•

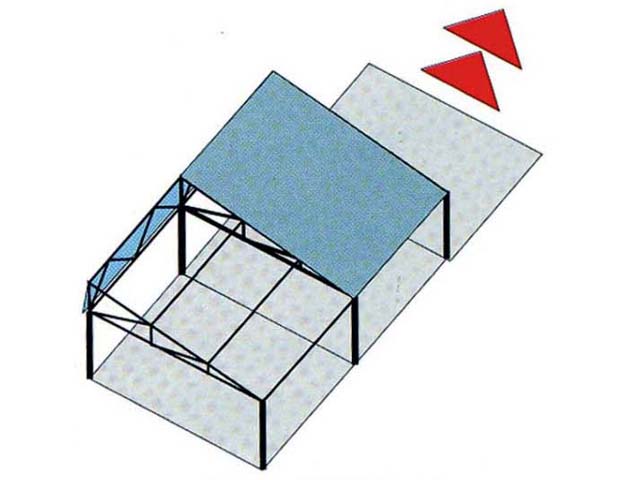

  WERSJA II WIATA 2 x 6,00 x 6,00 x 3,50 m WIELOKROTNOŚĆ

  kliknij aby powiększyć

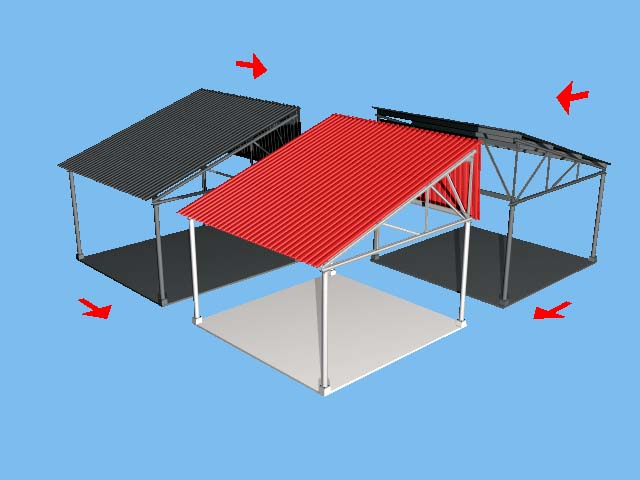

  Wiata stalowa modułowa - SPOSÓB ZESTAWIENIA MODUŁÓW

  kliknij aby powiększyć
